西科SEKO五参数仪表的接线流程及安装调试详细分析

　　在现代水处理系统中，多参数水质监控是保障水质稳定与运行安全的关键环节。意大利SEKO西科作为全球领先的水质检测与自动控制品牌，其“五参数仪表”（Five-Parameter Controller）以精准、稳定、智能化的性能，在自来水厂、污水厂、泳池系统、工业循环水及中水回用系统中得到广泛应用。

　　五参数仪表通常可同时监测pH、ORP、余氯、电导率与温度五项核心指标，并具备多路信号输入输出、继电器控制及通讯接口，能够与加药泵、阀门及上位机系统实现联动控制。

　　本文将系统阐述SEKO西科五参数仪表的接线流程、安装调试方法及运行要点，帮助工程师与维护人员掌握高效、安全、规范的操作流程。

　　________________________________________

　　一、五参数仪表的组成结构与功能简介

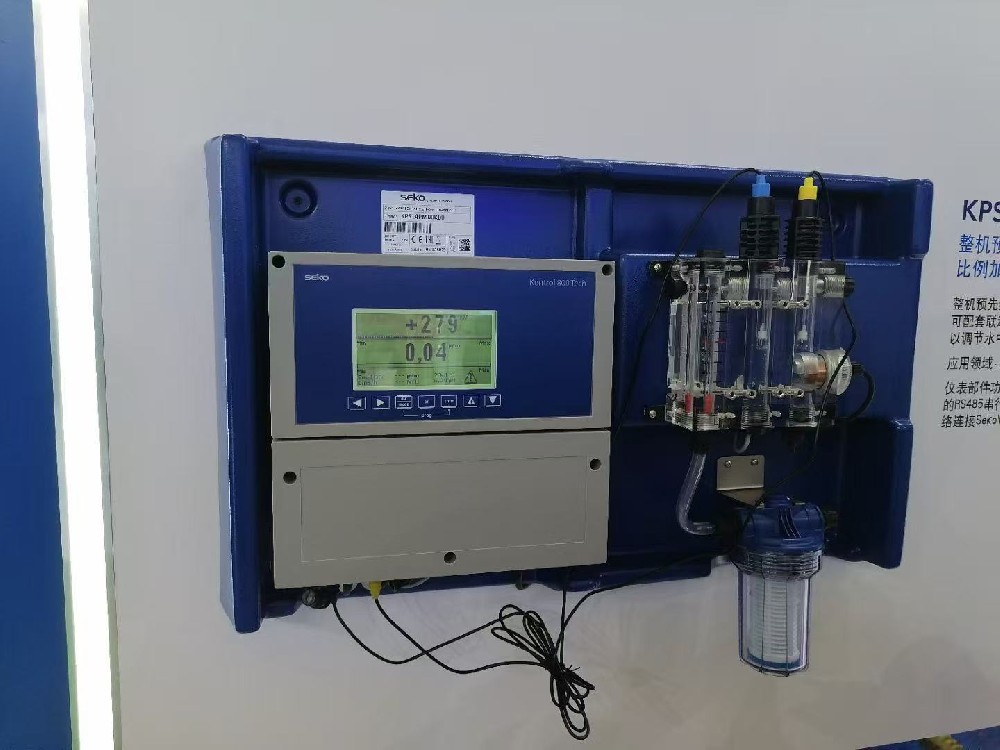

　　SEKO西科的五参数控制仪表常见型号包括Kontrol 500、Kontrol 800、Kontrol500Plus等系列。主要结构与功能模块如下：

　　1.信号输入部分

　　o pH电极输入（BNC接口）

　　o ORP电极输入（BNC接口）

　　o电导率电极输入（多针接口）

　　o余氯电极输入（4芯或5芯航空插头）

　　o温度探头（NTC/PT100/PT1000）

　　2.信号输出与控制接口

　　o模拟输出：2路4–20mA信号，可接入PLC、变频器或远程控制系统；

　　o数字输出：多组继电器输出（常开/常闭可选），用于控制计量泵、阀门或报警系统；

　　o RS485通讯接口：支持Modbus RTU协议，用于上位机数据采集与远程监控。

　　3.电源模块

　　o通常为AC100–240V宽电压输入，内部带有过流保护与防反接设计；

　　o部分机型支持DC24V输入，便于移动或太阳能系统集成。

　　4.显示与控制单元

　　o采用LCD背光液晶显示屏，可同时显示5个实时监测参数；

　　o具备触摸按键或机械键控制菜单；

　　o菜单内可独立设置每个参数的报警阈值、继电器动作逻辑及校准模式。

　　________________________________________

　　二、SEKO五参数仪表的标准接线流程

　　在进行接线工作前，应切断电源，并确认环境防护等级符合IP65要求，防止接线过程中的短路、误接或潮湿侵蚀。以下为详细步骤：

　　（一）供电接线

　　1.仪表电源输入端标识为“L”、“N”、“⏚”，对应火线、零线与地线；

　　2.使用三芯1.5mm²以上电缆，接线要求：

　　o棕色线→L（火线）

　　o蓝色线→N（零线）

　　o黄绿线→⏚（地线）

　　3.若使用DC24V供电，确保电源极性正确（“+”接正，“–”接负），并使用稳压电源模块。

　　（二）信号输入接线

　　1.pH电极与ORP电极

　　o插入相应BNC接口，注意电极插头锁紧方向，避免松动；

　　o若电缆长度超过10米，应使用带屏蔽层的电缆，并单端接地。

　　2.电导率电极

　　o采用四针接头，分别对应：

　　①电极信号A

　　②电极信号B

　　③屏蔽地

　　④温度补偿输入

　　o注意区分常温电导电极与高温电导电极型号（K=1.0或K=0.1）。

　　3.余氯电极

　　o多为5芯航空插头，接线如下：

　　①+Vin（工作电压）

　　②Signal（信号输出）

　　③Temp（温度补偿）

　　④Ref（参比）

　　⑤GND（地）

　　4.温度探头

　　o若系统采用独立温度补偿探头，请插入专用“Temp”接口；

　　o PT100或PT1000探头需选择对应菜单模式。

　　（三）输出与控制接线

　　1.模拟输出（4–20mA）

　　o OUT1、OUT2接口分别对应两路可编程信号；

　　o可设置为pH、余氯、电导等任意参数的线性输出；

　　o接线：正极（+）接PLC或记录仪输入端，负极（–）接公共地。

　　2.继电器输出

　　o每组继电器为三端：COM（公共）、NO（常开）、NC（常闭）；

　　o常见应用：

　　当余氯低于设定值时→NO端输出信号→驱动加药泵启动；

　　当pH超限时→报警灯或蜂鸣器动作。

　　3.通讯接口（RS485）

　　o接线标准：

　　A→RS485+

　　B→RS485–

　　GND→通讯地

　　o若接入多个设备，需采用总线并联方式，末端设备添加120Ω终端电阻。

　　________________________________________

　　三、仪表安装调试的标准流程

　　（一）安装位置选择

　　1.避免直射阳光、震动及高温区域；

　　2.保证操作视线良好，液晶屏在使用者视平线高度；

　　3.仪表应安装在墙面或控制柜内，距地面1.2–1.5米；

　　4.探头采样管应垂直安装，避免气泡干扰。

　　（二）初次开机检查

　　1.确认所有电极、探头均已正确安装并拧紧；

　　2.检查电源极性、通讯线接线正确；

　　3.通电后检查屏幕是否正常亮起，仪表型号与固件版本显示正确。

　　（三）参数设定与标定步骤

　　1.进入系统菜单→Setup→Channel Setting

　　o分别选择各通道对应测量参数（pH、ORP、CL、Cond、Temp）；

　　o设定量程范围与报警值。

　　2.电极标定

　　o pH电极：采用两点校正法（pH7.00、pH4.00缓冲液）；

　　o ORP电极：用标准470mV溶液单点校正；

　　o电导率：以标准1413μS/cm溶液进行单点校准；

　　o余氯探头：用比色法对比校正，输入实测值。

　　3.继电器逻辑设定

　　o可设定为“高触发”或“低触发”模式，例如：

　　余氯低于0.3mg/L→启动计量泵加药；

　　pH高于8.0→开启酸液投加泵。

　　4.通讯参数设置

　　o Modbus地址（默认001）

　　o波特率（常设9600bps）

　　o校验位（N,8,1）

　　________________________________________

　　四、运行调试与维护要点

　　1.运行观察期

　　o仪表首次投入运行后，应连续监测48小时；

　　o检查数值变化趋势与现场实测值是否吻合。

　　2.日常维护

　　o每周擦拭电极，防止藻类或沉淀物附着；

　　o每月一次重新标定pH与余氯通道；

　　o检查继电器动作与控制信号是否稳定。

　　3.常见问题与排查

　　o数据跳动：可能为信号线干扰，应加强屏蔽或接地；

　　o读数偏低：检查探头膜头、温度补偿或采样流量；

　　o继电器无动作：确认逻辑设置与负载电源是否匹配。

　　________________________________________

　　五、实际应用案例

　　【案例背景】

　　四川某污水处理厂二沉池出水在线监控项目，安装SEKO Kontrol800五参数仪表一套，用于实时监控出水pH、余氯、电导率、ORP及温度，并联动控制加药泵。

　　【实施步骤】

　　1.仪表墙装安装于分析间，探头置于恒流取样池内；

　　2.按标准流程完成接线与防护加固；

　　3.启动后24小时内完成五通道标定；

　　4.仪表通过RS485上传数据至厂区中控室，实现远程趋势分析。

　　【运行效果】

　　系统运行半年内稳定无故障，余氯控制在0.35–0.45mg/L，pH波动小于±0.05，数据采集精度满足环保在线监测要求。

　　________________________________________

　　六、结语

　　SEKO西科五参数仪表以其高集成度、智能算法及灵活控制结构，在水处理与自动化控制领域中展现出卓越的性能。通过正确的接线流程、精准的标定与规范的安装调试，不仅能显著提升系统运行稳定性，更能实现多参数联动加药与智能监控，助力水质管理走向数字化与高精度时代。

　　________________________________________
